DIA-COME

Měřicí stolky DIA-COME jsou nabízeny v různých velikostech, uspořádáních a s různými měřícími rozsahy. Často se používají přímo u výrobních strojů, například pro kontrolu vzorků.

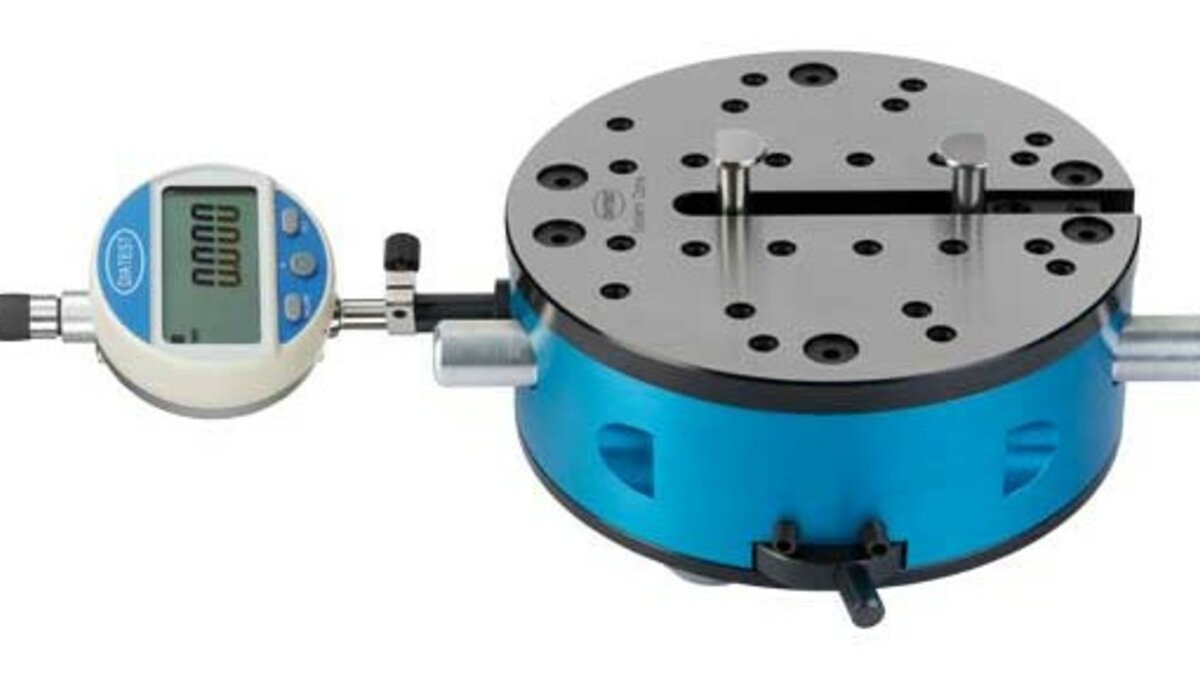

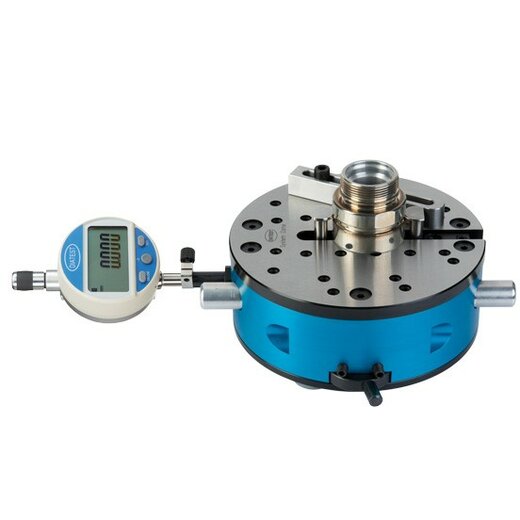

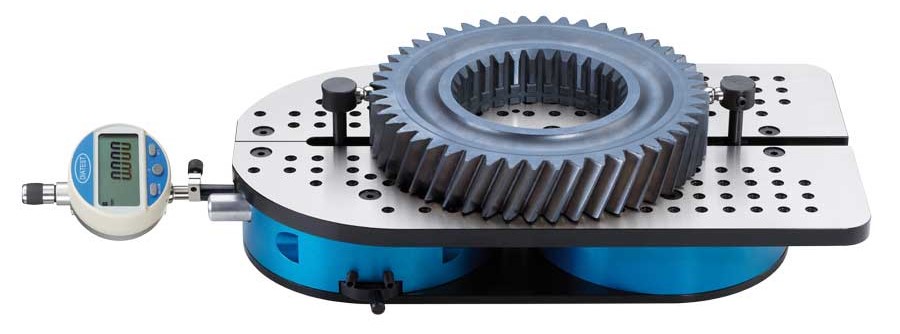

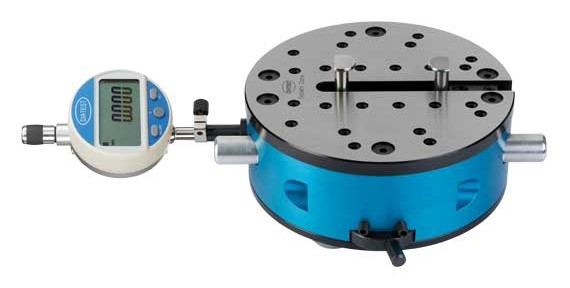

Měřicí stolky DIA-COME C2 jsou dostupné ve 3 velikostech. Jsou vybaveny pevným a pohyblivým dotykem. Měřicí rozsah pohyblivého dotyku je 20 mm. Stolky C2 pokrývají následující měřicí rozsahy:

• Vnitřní průměry: od 30 do 275 mm
• Vnější průměry: od 0 do 245 mm
• Kontrola vnitřního ozubení (Mi): = 70 až 275 mm
• Kontrola vnějšího ozubení (Ma): = 0 až 245 mm

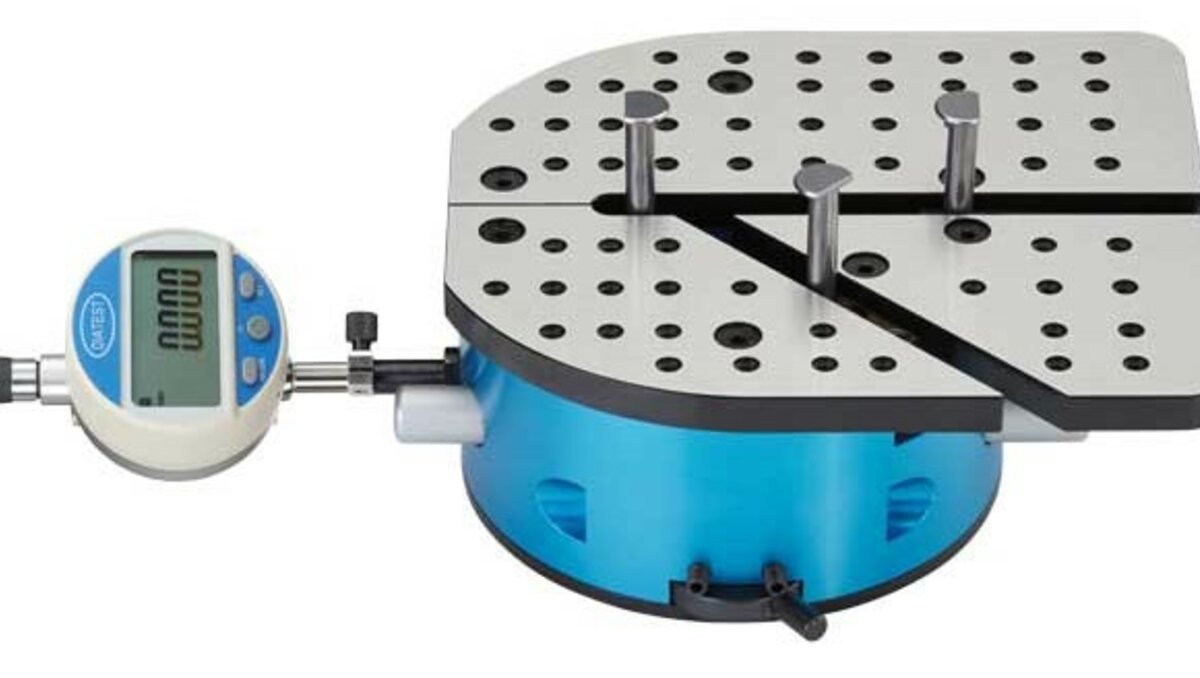

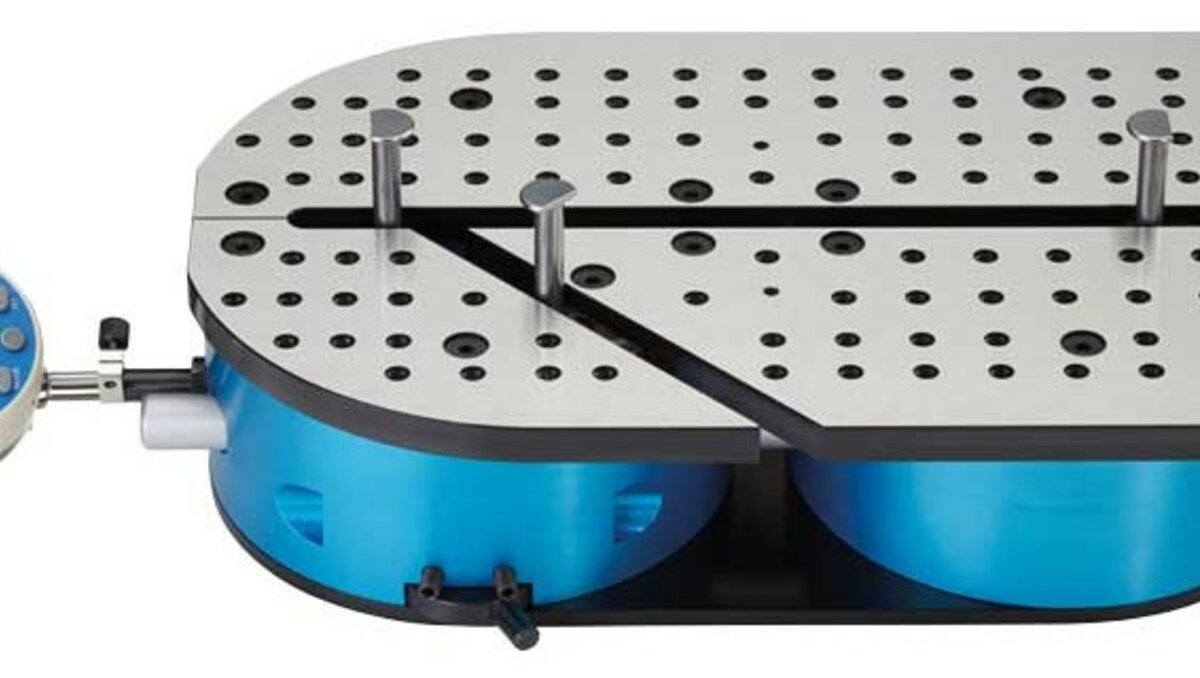

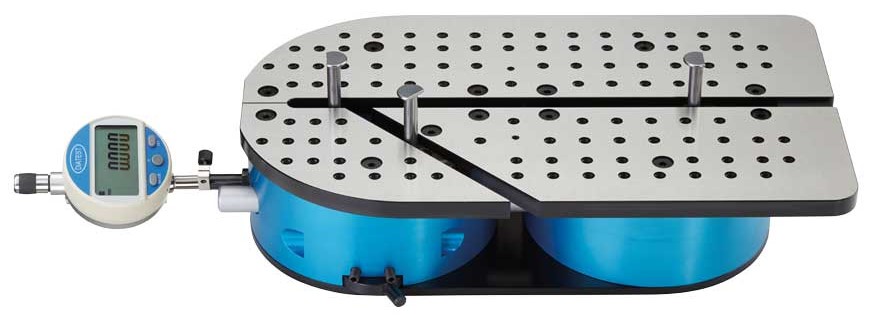

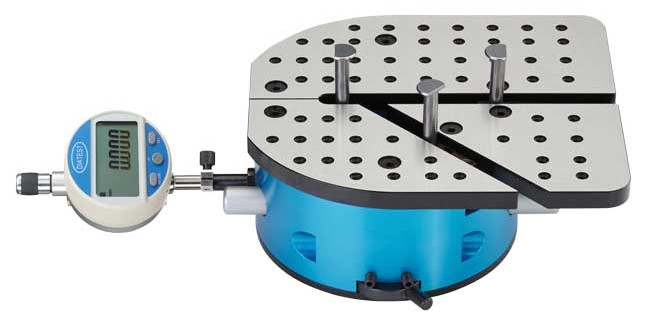

Měřicí stolky DIA-COME C3 jsou dostupné ve 4 velikostech. Jsou vybaveny dvěma pevnými a jedním pohyblivým dotykem. Měřicí rozsah pohyblivého dotyku je 20 mm. Stolky C3 pokrývají následující měřicí rozsahy:

• Vnitřní průměry: od 35 do 450 mm
• Vnější průměry: od 0 do 420 mm

Pro zajištění bezpečného měření bez deformace nebo poškození obrobku lze plynule nastavit měřicí sílu. Měřicí přesnost je ± 2 μm.

Doplňkové sady příslušenství (Kity) poskytují řešení pro běžné měřicí úlohy, např. měření malých vnitřních průměrů od 11,5 mm, rovná dna, kuličkové dotyky nebo zápichy. Díky široké škále příslušenství lze měřit mnoho různých vlastností a úloh (např. vnitřní a vnější drážky, házivost nebo kužely). Speciální měřicí dotyky jsou na vyžádání.

Je možné použít mechanické nebo digitální úchylkoměry, stejně tak indukční a inkrementální sondy, PC, systém DIATRON nebo tiskárny. Naměřené hodnoty lze přenášet bezdrátově (DIAWIRELESS) do PC nebo systému DIATRON pomocí vhodného úchylkoměru.

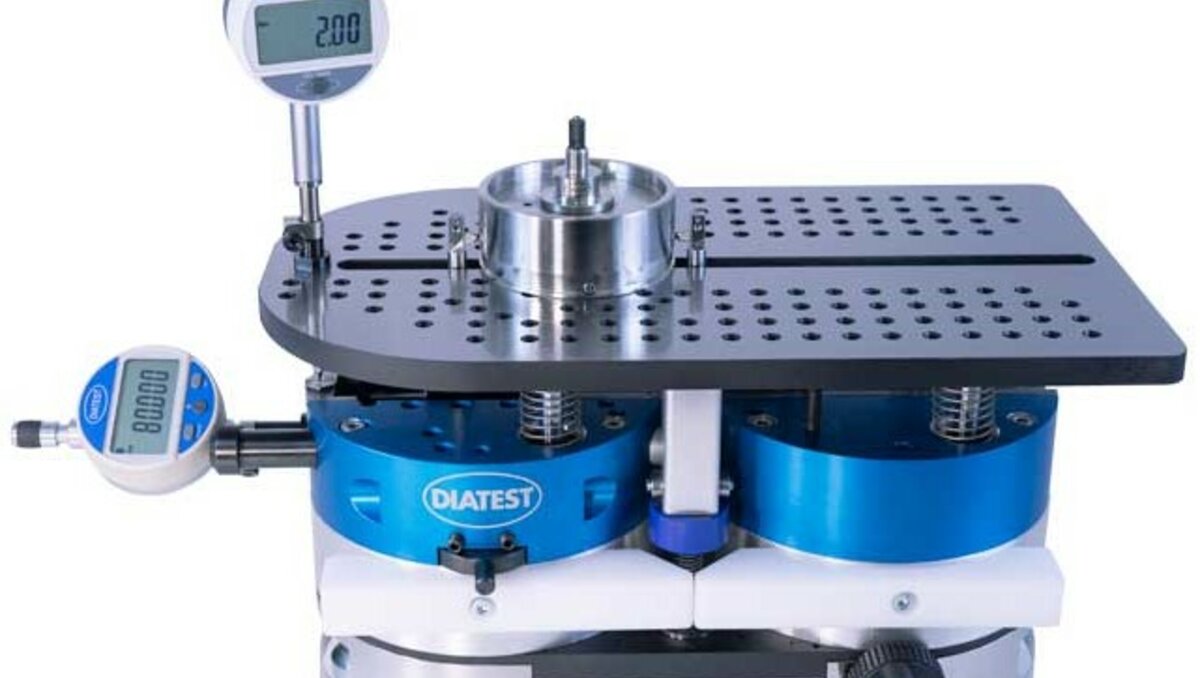

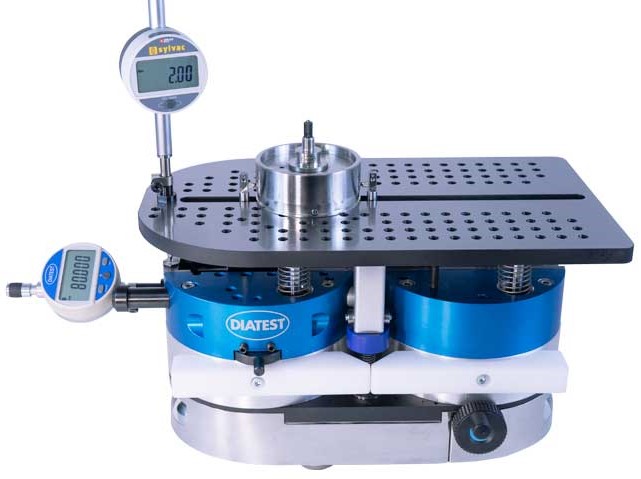

DIA-COME C2-HA - robustní a flexibilní měřicí stolek - s možností nastavení výšky měření!

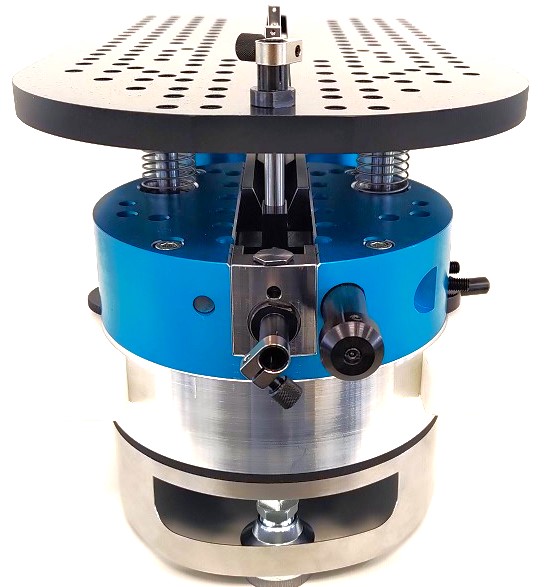

DIA-COME C2-HA

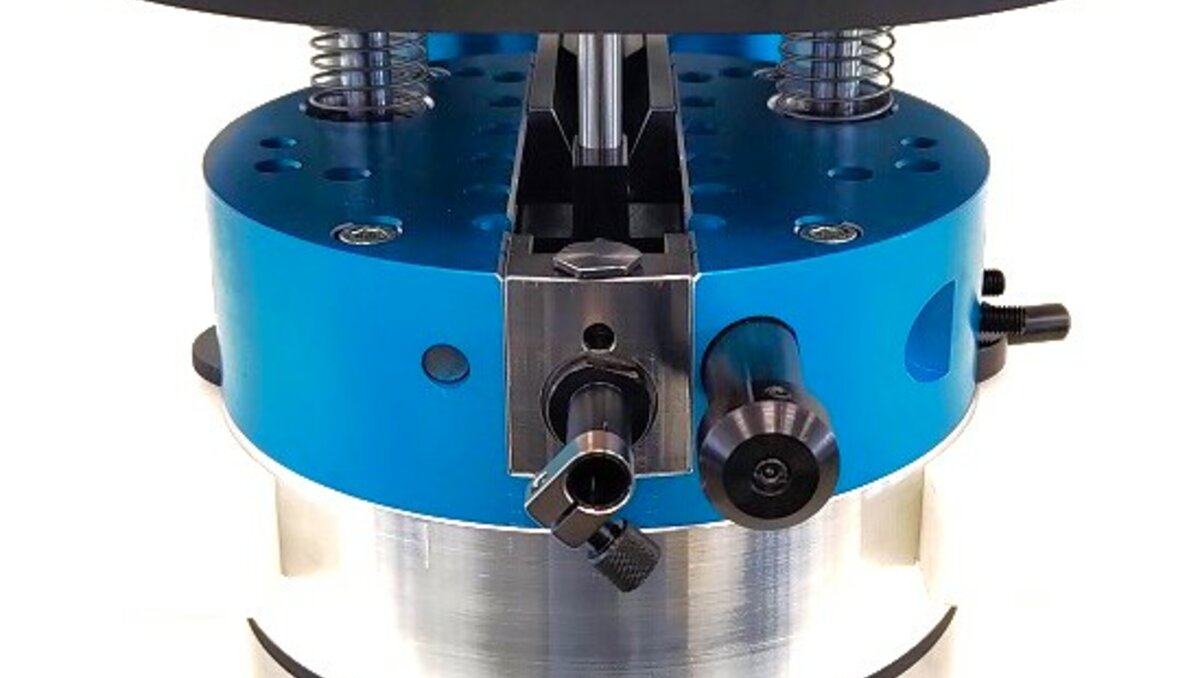

Nový měřicí stolek DIA-COME C2-HA (HA = Height Adjustable, tedy výškově nastavitelný) umožňuje rychlé, přesné a spolehlivé měření průměrů v různých výškách! Ať už se jedná o vnitřní nebo vnější průměry, obyčejné obrobky, ozubená kola, kužely nebo drážky – díky jednoduchému ovládání může přesně měřit opravdu každý!

Zejména v oblasti výroby ozubených kol je nutné provádět měření na více úrovních. Díky možnosti nastavení výšky je nyní možné tato měření provádět rychle a jednoduše, bez nutnosti výměny měřicích dotyků – a přitom s vysokou přesností polohování.

Technické údaje:

• Opakovatelnost: ± 2 μm
• Měřicí rozsah – vnitřní průměry: 50 – 270 mm
• Měřicí rozsah – vnější průměry: 0 – 240 mm
• Rozsah nastavení výšky: 0 – 52 mm

Plynulá regulace měřicí síly zabraňuje deformaci nebo poškození obrobků.

Lze použít analogové nebo digitální úchylkoměry, indukční a inkrementální sondy, PC, systém DIATRON nebo tiskárny. Naměřené hodnoty lze přenášet do PC nebo systému DIATRON prostřednictvím bezdrátového přenosu (DIAWIRELESS), pokud je použit vhodný úchylkoměr.

Většina příslušenství pro stolky DIA-COME C2 a C3 je s C2-HA kompatibilní.

Měřicí dotyky všech stolků lze kalibrovat a nulovat pomocí nastavovacích etalonů a nebo například pomocí koncových měrek.

Měřicí stolek DIA-COME C2-HA je robustní a kompaktní zařízení. Její obsluha je snadná – po nastavení zvládne měření správně a rychle každý!
