Měřidla drážkování
- Dostupná pro vnitřní i vnější drážkování s evolventními, drážkovými i přímými boky
- Rychlá kontrola použitelnosti
- Navrženo podle meze tolerance „skutečné“ a „rozměrové“
- Kontrole „rozměrové” tolerance je přiřazena nejvyšší priorita (DIN 5480 a další)
- Cena zahrnuje výkres měřidla
- Cena zahrnuje kontrolní certifikát
- Výkres a certifikát k dispozici také ve formátu PDF
- Na vyžádání: kuželové etalonové trny pro kalibrační kroužky k určení mezního opotřebení
Materiál
Měřidla drážkování jsou vyráběna z chromové oceli nebo práškové metalurgické oceli SX. Materiál významně ovlivňuje odolnost měřidel proti opotřebení.
|
Materiál
|
Typ
|
HRc
|
Životnost (vzhledem k CS)
|
|
CS
|
Chromová ocel
|
60–62
|
100 %
|
|
SX
|
Prášková metalurgická ocel
|
63–65
|
225 %
|
|
PX
|
Vysoce legovaná prášková ocel
|
66–67
|
750 %
|

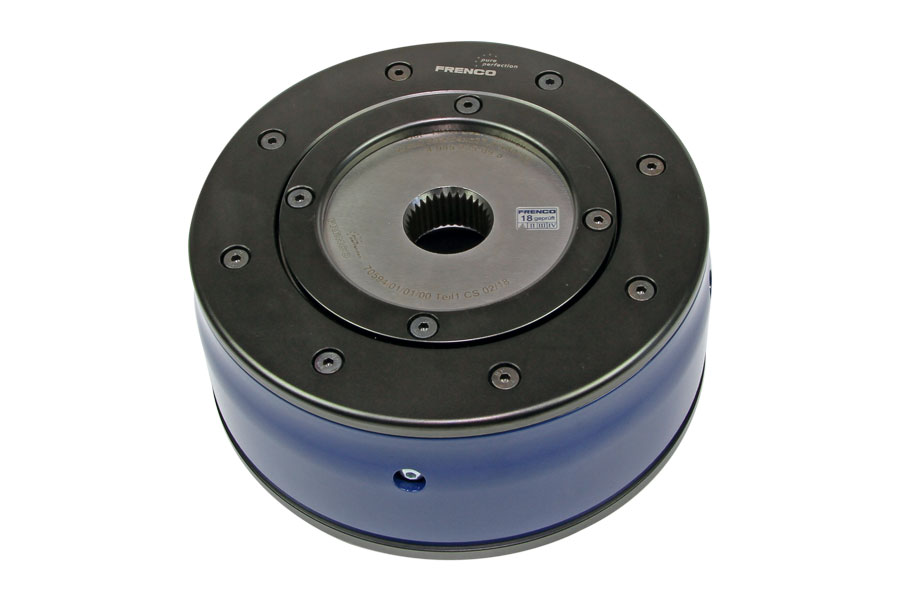

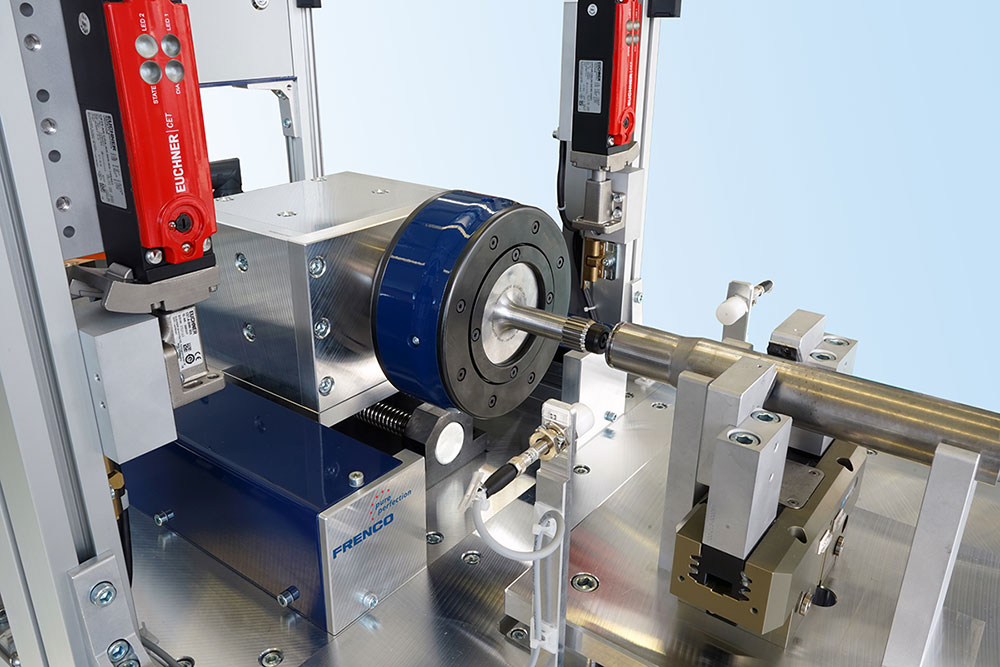

Automatická kontrola kalibrů – měřidlo se samostředícím držákem FRENCO
Pro automatickou kontrolu kalibry:
- Samostředící držák pro GO kalibry FRENCO
- 4 stupně volnosti zabraňují nežádoucímu naklánění
- Automatické vyhledání polohy a zasunutí pomocí manipulačního systému
- Pro 100% kontrolu bez vlivu obsluhy
- Doporučená síla zasunutí: 150 N
- Síla vysunutí (u obrobků mimo specifikaci): až 1000 N
- Ideální pro kombinaci s manipulačními systémy a roboty
Tvarový kalibr
Pro Hirthovo ozubení/spojku:
- Slouží k ověření kvality rovinně ozubených upínacích zařízení pro Hirthovo ozubení
- Ozubení odpovídá geometrii obrobku
- Určení „efektivní“ výšky spojením s upínacím zařízením
- Stanovení axiální a radiální úchylky upínacího zařízení
- Doklad o kvalitě upínacího zařízení (a v konečném důsledku i obrobků), a to i přes nedostatečnou standardizaci
