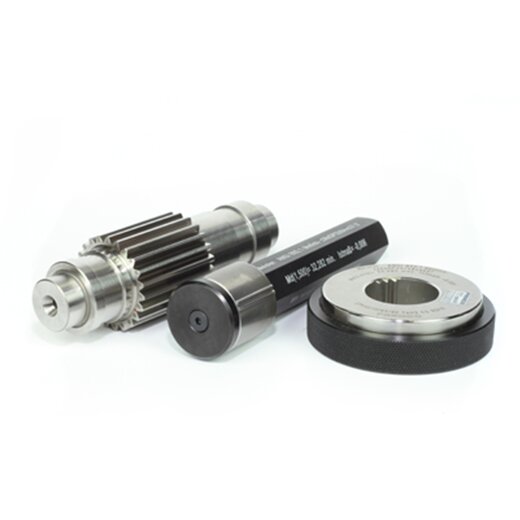

Referenční etalony (Artefakty)
Artefakty se používají pro snadné a rychlé určení nejistot měření ozubených kol a drážkování.
- K dispozici pro vnitřní i vnější ozubení a drážkování
- Možné různé modifikace v jednotlivých mezerách
- Etalony Artefakty, představují v téměř ideální formě geometrické charakteristiky profilu ozubení
- Kalibrace umožňují návaznost charakteristik na národní etalony
- Etalony Artefakty představují nejvyšší instanci

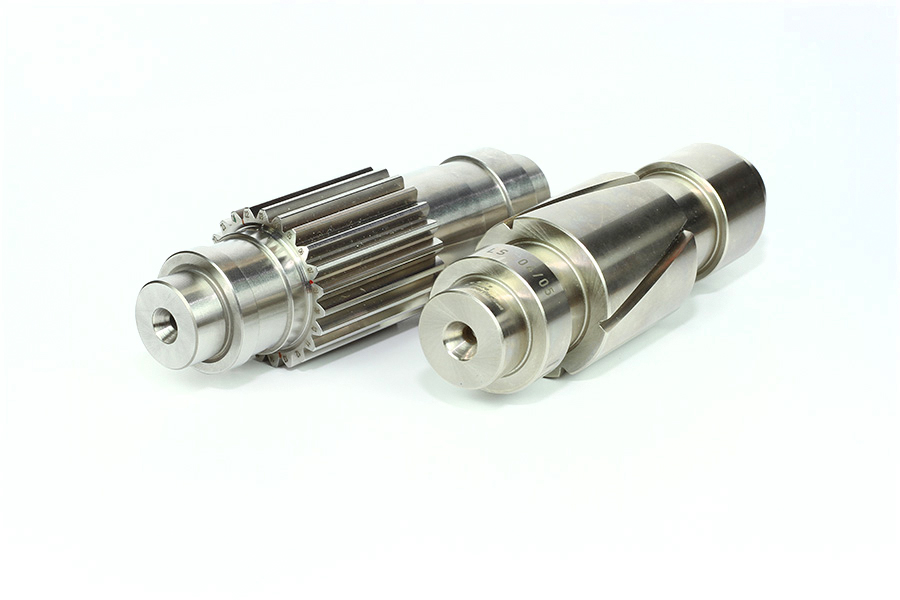

Co jsou IC-Gear Artefakty?
- IC-Gear Artefakty mají podobný profil jako měřený obrobek
- Splňují tak podmínku identity (IC) definovanou v normě ISO 15530 (metoda pro stanovení nejistoty měření souřadnicových měřicích strojů)
- Čím blíže je artefakt k měřicímu úkolu, tím jistější je sledovatelnost měření
- Geometrické velikosti: přizpůsobitelné od malých plastových ozubených kol až po ozubená kola nákladních vozidel
Kalibry (Masters)
Kalibry slouží k nastavení dvoukuličkových měřicích přístrojů.
- K dispozici pro měřicí přístroje pro vnitřní a vnější ozubení
- Identické s geometrií obrobku
- Nastavovací kalibry mají většinou sektorové ozubení
- Možnost sledování royptzlu u elektronických přístrojů, pomocí nastavovacích a kontrolních kalibrů (doporučeno)
