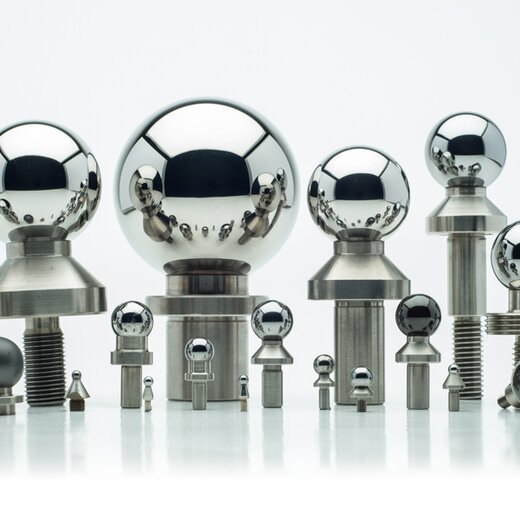

Referenční / měřicí kuličky (Typ 1, Typ 3, Typ 2 / 4, Typ 5)
Jsou dostupné v rozmanitém provedení, materiálech a vašem výběru typu závitu
Naše referenční / konstrukční / měřicí kuličky se dodávají ve standardních velikostech od průměru 4 do 40 mm a jsou vyráběny s extrémně přesnou tolerancí 0,00025 mm.
Měřicí kuličky (známé také jako konstrukční kuličky) se používají k přesnému určení referenčního bodu. Použitím indikátoru k nalezení středu koule lze pomocí 2 bodů vytvořit přímku a pomocí 3 bodů vytvořit rovinu, čímž se zkrátí doba nastavení.
Mohou poskytnout referenci v libovolném směru a používají se v upínacích přípravcích.
Měřicí kuličky se dodávají v řadě provedení a vyrábějí se s tolerancí průměru ±0,001 mm. Jsou soustředné vůči dříku s přesností na 0,005 mm. Dodávají se s kuličkami z karbidu wolframu, oxidu hlinitého Al203 nebo nerezové oceli 440, namontovanými na dříku z nerezové oceli 303 nebo kalené oceli.

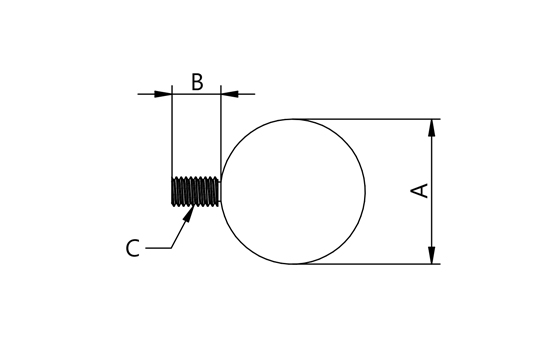

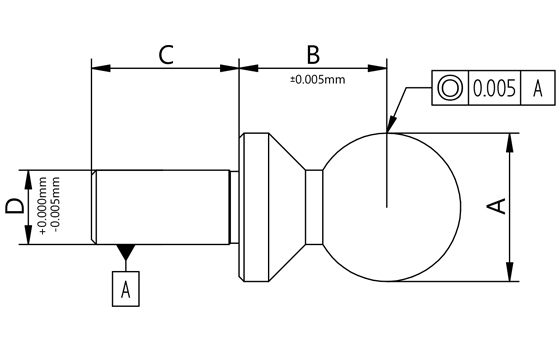

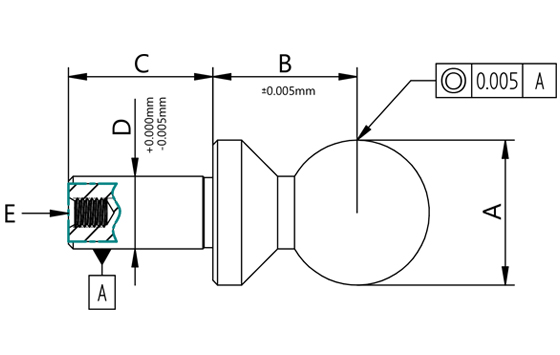

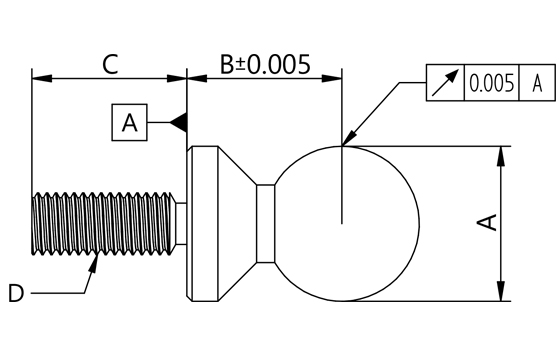

V závislosti na potřebách konstruktéra nabízíme 5 různých provedení. Typ 1 a 2 jsou pro lisované uložení, zatímco 3, 4 a 5 jsou dodávány se závitem (vnitřním nebo vnějším).
