Strato line představuje moderní sérii s červenými anodovými sekčními rameny z vysoce kvalitní lehké slitiny.
Strato line představuje moderní sérii s červenými anodovými sekčními rameny z vysoce kvalitní lehké slitiny. Kloubová ramena jsou dostupná ve čtyřech velikostech a mohou být kombinována s různými základnami. Modely XS, S a M jsou vybaveny nulovým volným pohybem a mikro jemným nastavením (F) a model L s přesným jemným nastavením (P). Jemné seřízení je nejdůležitější pro spojení držáku s úchylkoměry, elektronickými sondami s dříkem o průměru 8 mm a páčkovými úchylkoměry s rybinou.
Společné znaky
Stativy s kloubovými rameny FISSO mohou být do požadované pozice nastaveny jednoduše a precizně. Všechny tři klouby jsou fixovány pomocí centrálního upínacího kolečka. Rychlý zámek a plynulý upínací systém zaručuje velmi jednoduché použití a dovoluje výkonnou práci.
Značkové stativy FISSO mají pro uživatele přátelský upínací systém. Osvědčený originální FISSO systém zajišťuje vysokou spolehlivost, funkční design a je Swiss Made. FISSO systémy jsou vyrobeny z vysoce jakostní oceli a lehkých slitin. Jejich solidní kvalita garantuje dlouhodobou a bezúdržbovou životnost.
Masivní rozměrové komponenty a precizní uložení v kulových spojích zajišťuje vysokou stabilitu.
Všechny modely jsou vyvinuty s nulovým volným pohybem a mikro jemným nebo přesným jemným nastavením pro precizní nastavení polohy měřicích přístrojů a vysoké přesnosti.
Kloubová ramena mohou být namontována na magnetové, vakuové a granitové kluzné základny. Stanovení rozměrů základen odpovídá velikosti kloubových ramen.
Malý model Strato pro sondy a úchylkoměry může být použit ve všech výrobních oblastech.

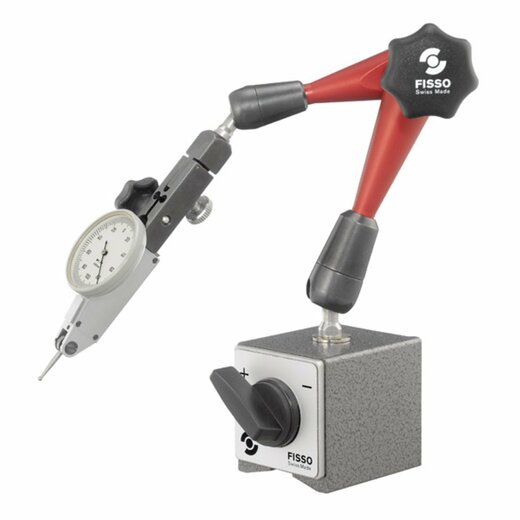

Magnet s přepínačem (M) s prismaticky tvarovanou základnou, která může být zapnuta / vypnuta pomocí páčky.
Válcový magnet (TM) nemůže být zapnut / vypnut
Netvarovaný magnet pro profilové povrchy. 70 ocelových segmentů se snadno a precizně přizpůsobí povrchu. Je k dispozici v přepínatelné (AMO) a v nepřepínatelné (AM) verzi.
| Model | S-20 F+M | S-20 F+TM |
|---|---|---|
| Fisso - obj. č. | S-20.10 | S-20.20 |
| Přibližná celková výška (mm) | 310 | 335 |
| Přibližný rádius pohybu (mm) | 200 | 200 |
| Rozměr základny V x Š x H (mm) | 60 x 50 x 55 | dia. 40 x 30 |
| Přibližná adhezní síla (N) | 750 | 300 |
| Model | S-20 F+AM | S-20 F+AMO |
|---|---|---|
| Fisso - obj. č. | S-20.30 | S-20.60 |
| Přibližná celková výška (mm) | 310 | 310 |
| Přibližný rádius pohybu (mm) | 200 | 200 |
| Rozměr základny V x Š x H (mm) | 77 x 48 x 55 | 91 x 52 x 55 |
| Přibližná adhezní síla (N) | 600 | 600 |
