Trnové měřicí hlavy

Shrnutí

Samostředicí ukazovací měřicí přístroj vývrtů a otvorů pro statické a dynamické měření s vysokou přesností.

Další informace

Snadno použitelný, samoindikační a samostředicí dutinoměr pro měření vnitřních a vnějších průměrů s nejvyšší přesností a absolutně přesnými výsledky.
Oblastí použití je výroba vysoce přesných otvorů ve standardním rozsahu Ø 2,0 mm (T-BMD) až 270 mm v sériové výrobě.



Dutinoměr BMD umožňuje:

  • Statické a dynamické měření
  • Detekci rozměrových odchylek a tvarových vad
  • Použití jako ruční nástroj do otvorů přímo u stroje
  • Montáž do měřících přípravků a strojů



Široký výběr základních typů ve standardním programu, doplněný o užitečné příslušenství, zajišťuje, že lze přesně měřit téměř všechny otvory, se kterými se běžně setkáváme v praxi. Jeho flexibilní platforma umožňuje široké spektrum aplikací:


  • Standardní a průchozí otvory: od 2,0 do 270 mm
  • Měření slepých otvorů (rovné dno): od 2,0 (T-BMD-FB) do 150 mm
  • Měření vnějších průměrů: od 20 do 100 mm
  • Dutinoměry pro měření více průměrů najednou: od 21 mm
  • Měřidla vnitřního ozubení: od průměru válce 10 mm
  • 3-bodové měření: od 8,0 do 100 mm
  • Pro velmi malé průměry od 2,0 mm do 3,0 mm
  • Měření rovnoběžných vzdáleností: od 1,0 (T-BMD-PA) do 30 mm
  • Speciální velikosti, tvary a modely, např. kuželové otvory
  • Rozšíření nebo omezení měřicího rozsahu, nastavení měřicí síly, přívod vzduchu,…

Opakovatelnost:

  • 2-dotykové provedení ≤ 1 µm
  • 3-dotykové provedení ≤ 2 µm

Výběr materiálu měřících dotyků závisí na složení a provedení obrobku:

  • Karbid
  • Tvrdochrom
  • Keramika
  • Rubín
  • Plast
  • Diamant

K zobrazení výsledků měření lze použít:

  • Mechanické nebo digitální úchylkoměry
  • DIATRON1000
  • Sondy včetně měřicího sloupu DIATRON2200

Víceúrovňový BMD DIATRON MultiFire lze integrovat do sítě DIAWIRELESS

Zařízení jako např. DIATRON6060-µNetwork umožňují statistické vyhodnocení, integraci do sítě, řízení strojů a mnoho dalšího.

Nastavení nulové hodnoty by se mělo provádět pomocí nastavovacího etalonu, např. nastavovacího kroužku dle specifikací DIN 2250-C.

Díky rychlé údržbě a opravám lze dutinoměry repasovat do plně funkčního stavu s garantovanou přesností. Není tedy nutné vždy pořizovat nové měřidlo. BMD měřidlo tak lze ekonomicky používat po mnoho let.

Široká oblast použití a snadná manipulace v kombinaci s nejvyšší přesností a robustním provedením demonstrují ekonomickou efektivitu systému BMD.

Speciální řešení na vyžádání.

Lepší linearizace – vyšší jistota měření!

Nově vyvinutý DIATEST BMD XQ snižuje odchylku linearity až o 50 % ve srovnání s běžnými standardními dutinoměry z celého světa.

Díky výrazně zvýšené jistotě měření můžeme s klidem čelit trendu neustále se zužujících tolerancí. Zejména v kombinaci s digitálním úchylkoměrem DIATRON1500-S s rozlišením 0,1 μm si můžete být jisti, že naměřené hodnoty jsou naprosto přesné. Celý měřicí systém může být linearizován např. dle VDA oddílu 5 (Německý svaz automobilového průmyslu).

Všechna naměřená data lze volitelně zálohovat a dále zpracovávat bezdrátovým přenosem. Díky tomu jsou cenná data k dispozici pro další výrobní proces.

Prodlužte životnost – zvyšte efektivitu!

Volitelné provedení BMD-XLT (XLT = prodloužená životnost) zdvojnásobuje životnost dutinoměru BMD DIATEST! Speciální povlak jehly a měřicích kontaktů zajišťuje potřebnou tvrdost a odolnost.

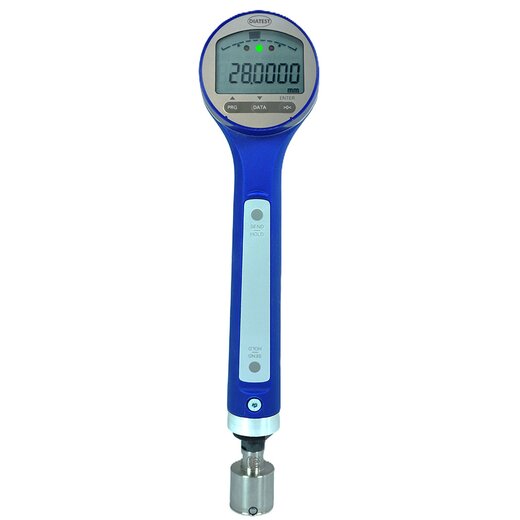

DIATRON-S s BMD
Ukázka měření pomocí BMD



Speciální BMD

BMD-OD pro měření vnějších průměrů
(se zavěšením)
